技術參數:
供電電壓:DC3.5V-DC15V
靜態電流:10uA

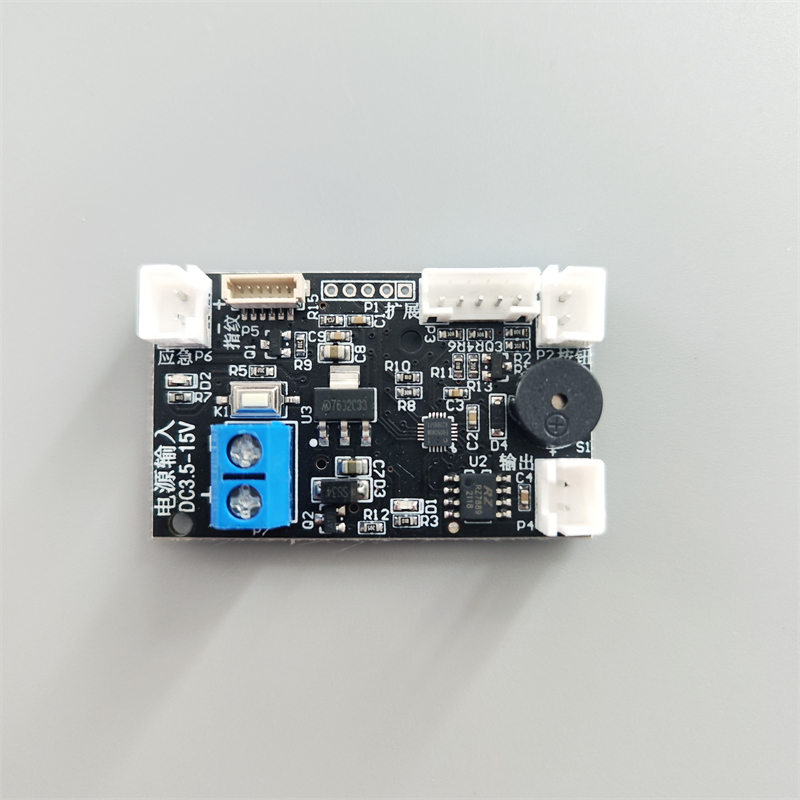

控制板尺寸:48*29*14mm
解鎖方式:指紋解鎖
輸出模式:總共5種模式
輸出接口信號:電壓量輸出
有無聲音提示:有
使用說明:
一、恢復出廠設置:
電路板通電情況下,一直按住電路板上的“設置鍵” 10 秒左右,可以看到電路板上的紅色指示燈亮
起并且指紋模塊開始亮白燈,此時放開“設置鍵”,指紋綠燈常亮 1 秒,代表刪除成功;如果指紋紅
燈常亮 1 秒,代表刪除失敗。 恢復出廠狀態后,系統會清空所有指紋庫,這時,系統處于演示模式,
任何指紋都可以 控制繼電器 開關
二、第一次錄管理員指紋:
當系統為出廠狀態時,任意手指按壓在指紋窗上保持約 5 秒不松手,指紋的黃色燈亮起,移開手指后,
黃色燈閃爍,進入添加管理員指紋操作。開始按壓手指,手指按下后亮淺藍色的燈,手指抬起后閃爍
黃色燈,連續按手指 4 到 6 次,綠燈亮起約 3 秒,新指紋錄入成功;如果亮紅燈,代表錄入失敗。黃
色燈繼續閃爍,可以繼續錄入其他指紋,如果需要結束錄入,約 5 秒不進行任何操作會自動退出。
三、 模式選擇:【出廠默認為點動輸出模式】
在電路板通電的情況下,按一下電路板上的“設置鍵”后,電路板上的藍色指示燈會閃爍,閃爍的次
數代表不同的繼電器輸出模式。再按一次按鍵后,閃爍次數會從 1 到 2 到 3 到 4 到 5 一直循環。
藍色燈閃爍一次:代表自鎖輸出。每次解鎖成功后,改變輸出的長開和長關。
藍色燈閃爍兩次:代表點動輸出。每次解鎖成功后,接通 1 秒后,自動關閉。點動時間出廠默認為 1
秒,用戶可以自己調節其他點動時間。
藍色燈閃爍三次:代表點火輸出。每次解鎖成功后,輸出接通,如果此時手指一直按住不放,會一直
輸出電壓,直到手指放開后,輸出切斷。
藍色燈閃爍四次:代表馬達驅動輸出(自動正反轉)。每次解鎖成功后,正轉輸出 1 秒后停止,延時
3S 后,自動反轉輸出 1 秒后停止。
藍色燈閃爍五次:代表馬達驅動輸出(手動正反轉)。第一次解鎖成功后,正轉輸出 1 秒后停止,再
次解鎖成功后,反轉輸出 1 秒后停止。一直循環。
