指紋模組

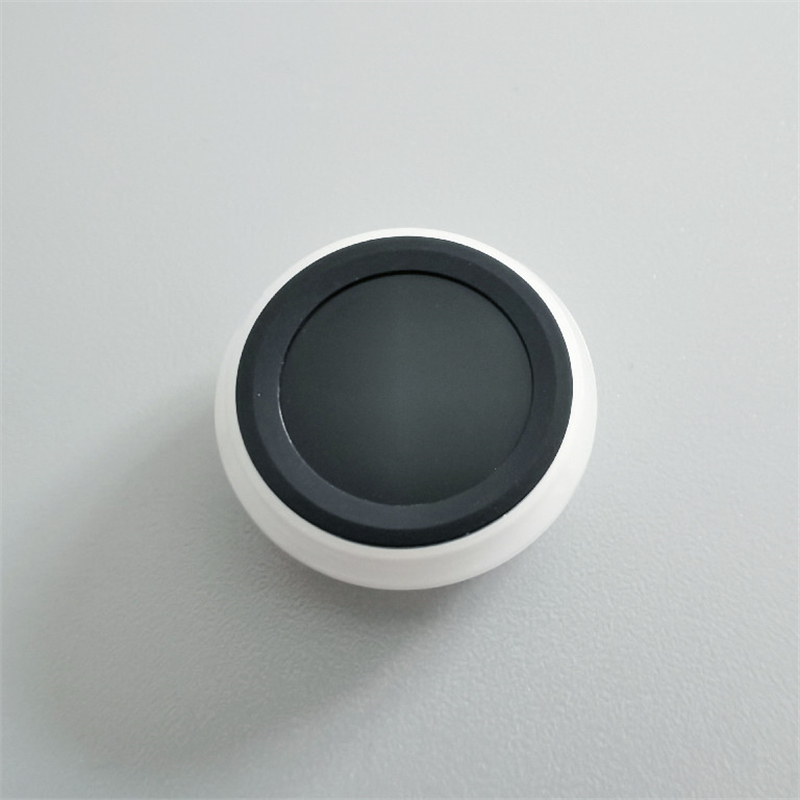

DS166
DS166半導體指紋模塊 采用晟元AS608指紋算法識別芯片， 集成了192*192像素 傳感器和指紋算法芯片
為一體化指紋處理模塊， 具有體積小、功耗低、接口簡單等特點，模塊可靠性高、干濕手指適應性好，指
紋搜索速度快。
指紋圖像讀取時，對干濕手指都有靈敏的反應和判斷，能獲得最佳的成像質量，適用人群廣泛。
具備自學習功能，實際使用過程中越用越好用。
DS166 模塊還具備感應手指功能，當手指按壓到指紋采集面時，模塊 Touch 腳輸出高電平。
DS166 模塊通訊接口為 UART 接口, 本模塊作為從設備，由主設備發送相關命令對其進行控制。
該模塊具有可調節的安全等級功能、指紋特征數據的讀/寫功能。
DS166還支持指紋特征值數據上傳下載功能，適合集中采集指紋數據，服務器遠程下發指紋數據。
|

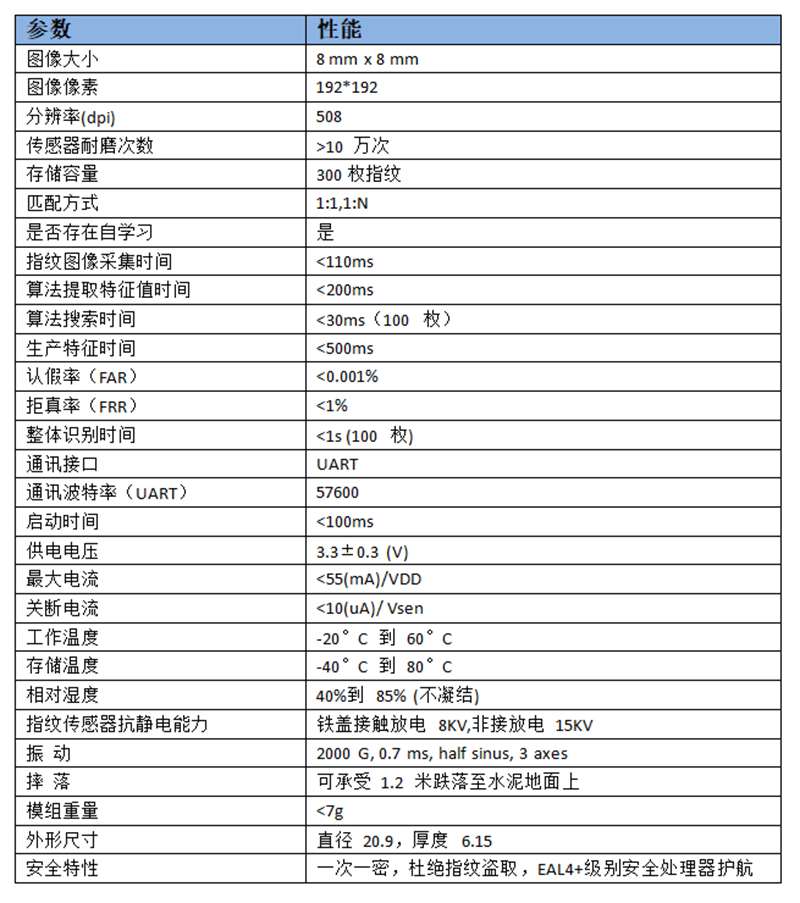

參數 |
性能 |
|
圖像大小 |
8 mm x 8 mm |
|
圖像像素 |
192*192 |
|
分辨率 |
508 |
|
傳感器耐磨次數 |
>10 萬次 |
|
存儲容量 |
300枚指紋 |
|
匹配方式 |
1:1,1:N |
|
是否存在自學習 |
是 |
|
指紋圖像采集時間 |
<110ms |
|
算法提取特征值時間 |
<200ms |
|
算法搜索時間 |
<30ms（100 枚） |
|
生產特征時間 |
<500ms |
|
認假率（FAR） |
<0.001% |
|
拒真率（FRR） |
<1% |
|
整體識別時間 |
<1s (100 枚) |
|
通訊接口 |
UART |
|
通訊波特率（UART） |
57600 |
|
啟動時間 |
<100ms |
|
供電電壓 |
3.3±0.3 (V) |
|
最大電流 |
<55(mA)/VDD |
|
關斷電流 |
<10(uA)/ Vsen |
|
工作溫度 |
-20°C 到 60°C |
|
存儲溫度 |
-40°C 到 80°C |
|
相對濕度 |
40%到 85% (不凝結) |
|
指紋傳感器抗靜電能力 |
鐵蓋接觸放電 8KV,非接放電 15KV |
|
振 動 |
2000 G, 0.7 ms, half sinus, 3 axes |
|
摔 落 |
可承受 1.2 米跌落至水泥地面上 |
|
模組重量 |
<7g |
|

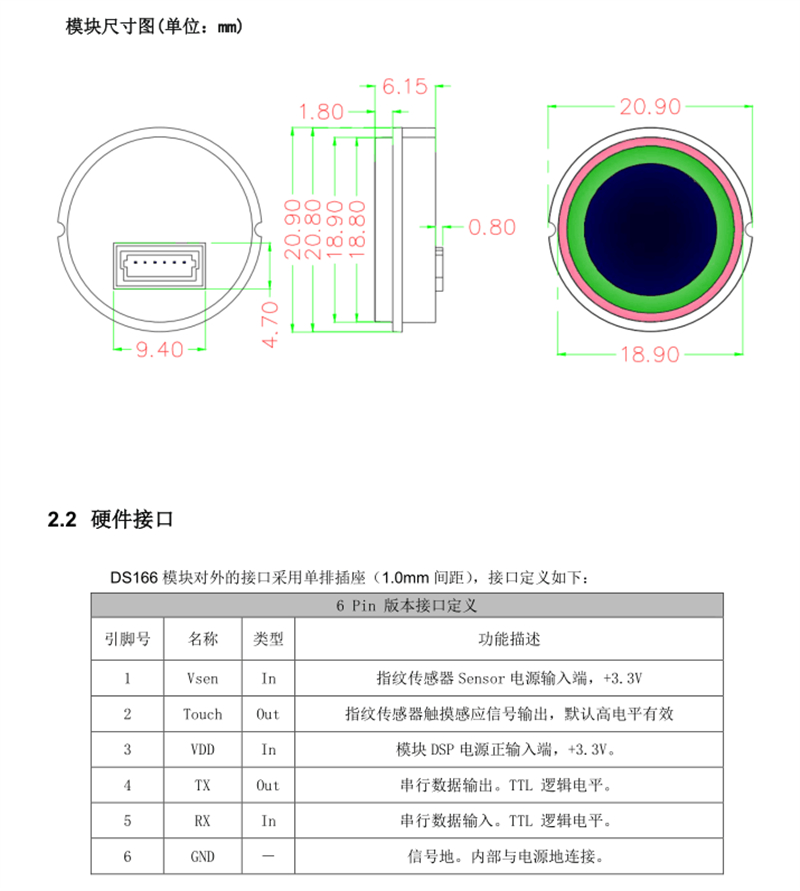

外形尺寸 |
直徑 20.9，厚度 6.15 |
|
安全特性 |
一次一密，杜絕指紋盜取，EAL4+級別安全處理器護航 |
